單線－多區式油氣潤滑系統 |
| 一、系統組成及應用范圍 |
| 單線－多區式油氣潤滑系統主要由油供應站（含PLC電控箱），油氣衛星站，QRFLG、QRFLK型油氣分流塊及管路附件等組成。本系統適用于潤滑點大量（可多達數千點），分布范圍廣，現場環境惡劣的場合。 |

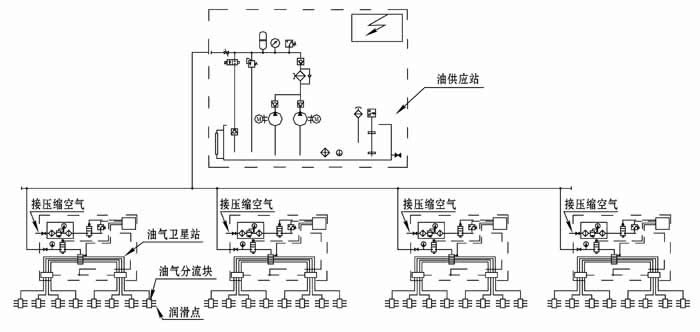

| 二、系統原理圖 |
|
| 三、工作原理 |
| 如上圖所示，油供應站設有一根供油主管向外供送壓力油，所有油氣衛星站的進油口均并接在供油主管上。油氣衛星站的進氣口與工廠氣源相接，工作時壓縮空氣常通。工作時各衛星站間相互獨立，當某個油氣衛星站須供油時，該衛星站內油路上的二位二通電磁閥開啟，壓力油進入單線遞進式油分配器，油分配器把潤滑油按設定比例分配后送入油氣混合器，在油氣混合器中潤滑油與壓縮空氣混合并在壓縮空氣的作用下吹送至后端油氣分流器（或直接至潤滑點），再由油氣分流器均分成幾路送入潤滑點。遞進式分配器上設有監控開關，電控內設定分配器動作次數，當監控次數達到設定動作次數時，衛星站上電磁閥關閉，停止給油。 |
| 四、系統特征 |
1、設置有供油主站，油箱容積≥500L；
2、設置有若干個能在較高供油壓力下工作的衛星站；
3、各衛星站設置有互相獨立油計量循環記數監測控制的單線遞進式定量分配器和油氣混合器以及壓縮空氣帶通斷電氣控制功能的預處理裝置；
4、設置有PLC電氣控制箱，可對全系統的運行工況實行程序化全自動控制；
5、設置有末級油氣分流器，分流器內無運動件，故可適合于長時期在高溫輻射影響條件下的區域安裝使用；
6、此系統擴展性良好，但系統需新增衛星站必須增設電控部分的控制區域數。 |
|
|
|
