塑料管夾JB/ZQ4008-97

一、概述

　　適用于以油、水、氣為介質的管道固定用塑料管夾。工作溫度為-5～+100℃。
　　A 系列管夾適用于中壓、低壓(PN≤8MPa)管道的固定；B系列管夾及B系列Ⅰ型組合安裝管夾適用于中高壓、高壓（PN≤31.5MPa）管道的固定。

二、外形尺寸

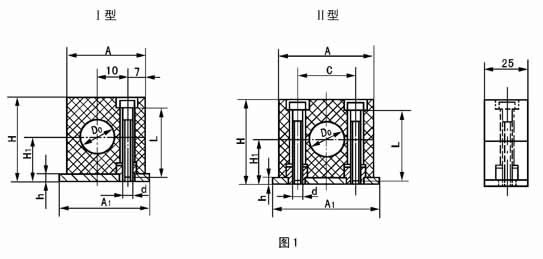

1.1 A系列管夾的型式和尺寸見圖1和表1。

表1

型式	管子外徑 Do	A	A1	C	H	H1	h	螺栓		重量 kg≈	型式	管子外徑 Do	A	A1	C	H	H1	h	螺栓		重量 kg≈
								d	L										d	L
I	6	28	33	-	32	19	6	M6	20	0.06	II	20	48	53	33	42	24	6	M6	30	0.14
	8											22
	10											25
	12											28	70	75	52	64	35			50	0.19
II	6	34	39	20						0.08		30
	8											32
	10											34
	12											40
	14	40	45	26	40	23			25	0.12		42
	16											48	86	91	66	72	39			60	0.22
	18											50
注：靜壓油臘潤滑管路，壓力至10MPa,仍可選用A系列管夾。

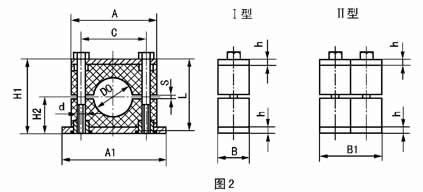

1.2 B 型管夾的型式和尺寸見圖2 和表2

表2

型式	管子外徑 Do	A	A1	B	B1	C	H1	H2	h	s	螺紋		重量 kg≈
											d	L	I型	II型
I、 II	10、12	55	73	30	60	33	48	24	8	2	M10	45	0.3	0.6
	14、16
	18、20、22	70	85			45	64	32				60	0.4	0.8
	25、28
	30、32、34	84	100			60	76	38				70	0.5	1.0
	40、42
	48、50、57	115	150	45	90	90	110	55	10	3	M12	100	1.8	3.6
	60、63.5
	76、89	152	200	60	120	122	140	70		3.5	M16	130	2.5	5.0
	102、108	205	270	80	160	168	200	100	15	4.5	M20	190	5.5	11
	114、127
	138、140	250	310	90	180	205	230	115			M24	220	8	16
	159、168
注：當管路介質壓力較高時，可選用B系列I型和II型，但需縮小相鄰管夾間距。

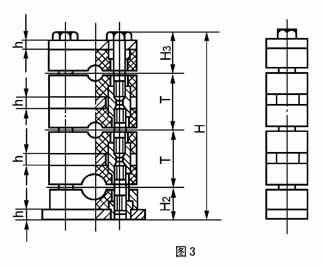

1.2.1 B 型系列Ⅰ型組合安裝夾的型式和尺寸見圖3 和表3。
a）同一外形尺寸的B 型系列Ⅰ型管夾，可疊壘成組成安裝，但最多不超過5 根管子。

表3 mm

管子外徑 Do	10	12	14	16	18	20	22	25	28	32	34	40	42	48	50	57	60	63.5	76	89	102	108	114	127	133	140	159	168
H3	31				39					45				63					80		113				130
T	40				56					68				100					130		185				215

b)尺寸計算 H=H2+H3+（N-1）·T
式中：N ——管子根數：
T ——相鄰管距（見表3），mm；
H2、H3見表2和表3
◎注：組合安裝管夾的每組重量可近似按（N-0.5）乘以表2中的單件重量。
2.1 標記說明
A 系列Ⅰ型、管子外徑為12mm的塑料管夾：
塑料管夾A（Ⅰ）12 JB/ZQ4008-97
B 系列Ⅱ型、管子外徑為28mm 的塑料管夾；
塑料管夾B（Ⅱ）28 JB/ZQ4008-97
B 系列Ⅰ型組合疊裝、管子外徑為22mm的3根、管子外徑為28mm的2根的塑料管夾；
塑料管夾B（Ⅰ）22×3-28×2JB/ZQ4008-97

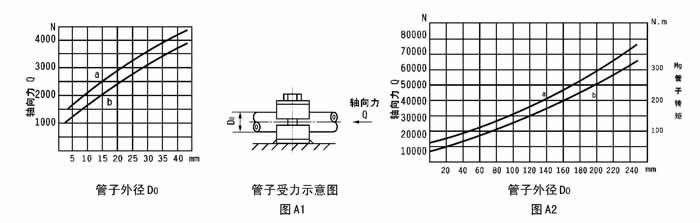

三、管夾承載能力
（A1，A2 及圖A1，圖A2)
A1 表示方法：管夾承受管子軸向力的能力大小，用曲線圖表示。
A2 具體內容：圖A1 用于“A 系列管夾”；圖A2 用于“B 系列Ⅰ型管夾”。a 曲線表示管夾與管子處于“靜摩擦狀態”時，管子外徑尺寸與管夾承受管子軸向力的函數關系。b曲線表示管夾與管子處于“動摩擦狀態”時，管子外徑尺寸與管夾承受管子軸向力及轉矩的函數關系。

四、安裝說明(B1～B3)
B1 管夾底板采用焊接法固定在焊接板、鋼梁、軌道上。應注意焊接板、鋼梁、軌道的固定必須牢靠，其所受負荷要保持在允許范圍內（參考圖A1、A2）
B2 安裝時，相鄰管夾的間距，應保持在1-3m 的距離。
B3 管路安裝時，在彎管處其弧形部分之后，就應安裝管夾。（見圖B1）。
