FL型空氣冷卻器(1.6MPa) |
一、使用條件
FL 系列空氣冷卻器主要用于行走機械（挖掘機、裝載機、叉車、起重機、聯合收割機、筑路機械、工程機械等），并適用于其它液壓、潤滑系統及換熱冷卻系統等，它能將工作介質冷卻到要求溫度。
二、性能參數
換熱系數K ≤ 55W/m2·K
設計溫度≤ 100℃
工作壓力≤ 1.6MPa
壓力降≤ 0.1MPa
三、型號標注說明
|
|

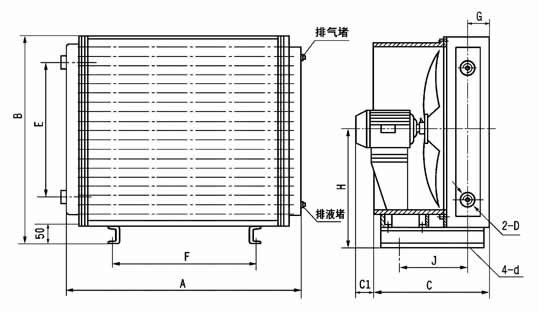

| 四、外形尺寸 |
|
型號 |
A |
B |
C |
D |
E |
F |
H |
C1
max |
G |
J |
d |
風量
m3/h |
風機功率
kw |
風機號
T30 |
FL2.0 |
340 |
392 |
260 |
M22×1.5 |
240 |
245 |
225 |
95 |
61 |
170 |
Φ12 |
805 |
0.05 |
2 1/2 |
FL3.15 |
375 |
414 |
260 |
M22×1.5 |
286 |
245 |
225 |
95 |
67 |
170 |
Φ12 |
935 |
0.05 |
2 1/2 |
FL4.0 |
390 |
440 |
260 |
M22×1.5 |
310 |
245 |
225 |
95 |
67 |
170 |
Φ12 |
1065 |
0.09 |
2 1/2 |
FL5.0 |
410 |
478 |
288 |
M27×2 |
310 |
295 |
260 |
97 |
67 |
208 |
Φ12 |
1390 |
0.09 |
3 |
FL6.3 |
460 |
502 |
288 |
M27×2 |
340 |
295 |
260 |
97 |
67 |
208 |
Φ12 |
1610 |
0.09 |
3 |
FL8.0 |
480 |
530 |
318 |
M26×2 |
356 |
295 |
260 |
97 |
86 |
268 |
Φ12 |
1830 |
0.09 |
3 |
FL10 |
550 |
596 |
318 |
M26×2 |
415 |
345 |
290 |
69 |
89 |
268 |
Φ12 |
2210 |
0.12 |
3 1/2 |
FL12.5 |
570 |
650 |
400 |
M26×2 |
454 |
405 |
330 |
60 |
89 |
340 |
Φ12 |
3340 |
0.25 |
4 |
FL16 |
670 |
650 |
400 |
M26×2 |
454 |
405 |
330 |
60 |
89 |
340 |
Φ12 |
3884 |
0.25 |
4 |
FL20 |
720 |
756 |
434 |
M42×2 |
575 |
500 |
390 |
35 |
90 |
374 |
Φ12 |
6500 |
0.60 |
5 |
|
|
|
|
