SJB-V25型手動加油泵(3.15MPa)JB/T8811.2-1997
|
一、概述
該泵適用于向31.5MPa壓力級的手動潤滑泵或40MPa壓力級的小型電動潤滑泵貯油器內加注潤滑劑。因該泵具有出油過濾，油位顯示及操作方便等特點，特別適用于向貯油器補給口無過濾裝置的潤滑泵加注潤滑脂。
二、技術參數
|
 |
|
型號 |
公稱壓力MPa |
給油量mL/循環 |
****手柄力N |
貯油桶容積L |
重量kg |
SJB-V25 |
3.15 |
25 |
≤160 |
20 |
18.3 |
|
| 使用介質為錐入度不低于220（25℃,150g）1/10mm 的潤滑脂和粘度等級大于N46 的潤滑油。 |
| |
|

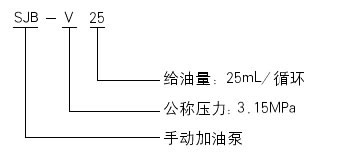

| 三、型號說明 |
|
 |
|

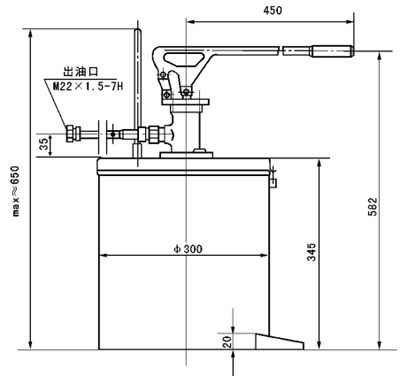

| 四、外形尺寸 |
 |
五、工作原理
操作手柄向上運動時，活塞上腔容積逐漸變小，把潤滑劑沿輸送膠管送到貯油器里，活塞下部逐漸變大，形成負壓,管帽內的單向閥打開，把油桶內的潤滑劑吸入。當手柄向下運動時，活塞上腔形成負壓，下部單向閥關閉，吸入的潤滑劑不能返回油桶，此時活塞上部單向閥打開，潤滑劑進入活塞上腔。當手柄再次向上運動時，重復上述過程。
六、使用說明
1、使用時輸油膠管一端接加油泵出口，另一端接貯油器補給口，使用完畢后另一端應擰在桶蓋螺栓上。
2、應定期清洗過濾網
3、油標在下位時桶內應及時加脂，以免無脂吸入空氣混入貯油器內。
|
|
|
|
