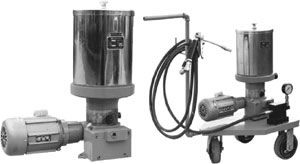

DB、DBZ型單線干油泵及裝置(10MPa)JB2306-78
|
一、概述
DB-63 型單線干油泵適用于潤滑頻率較低、公稱壓力為10MPa、潤滑點在80 點以下的單線小型干油集中潤滑系統中，通過片式給油器向各潤滑點供送潤滑脂。
DBZ-63型單線干油泵適用于潤滑周期較長或者設備較分散的潤滑點，通過注油槍直接加注潤滑脂，特別適用于港口碼頭的運輸機械設備。
|
|
|
二、技術參數
型號 |
公稱壓力MPa |
給油量ml/次 |
貯油器容積l |
柱塞直徑mm |
柱塞直徑mm |
柱塞數量 |
電動機機 |
重量kg |
型號 |
功率 |
轉速r/min |
DB-63 |
10 |
63 |
8 |
8 |
4 |
4 |
A06324 |
0.25 |
1400 |
23 |
DBZ-63 |
52 |
使用介質為錐入度250～350(25℃，150g)1/10mm的潤滑脂(NLGI0#-2#)。 |
| |

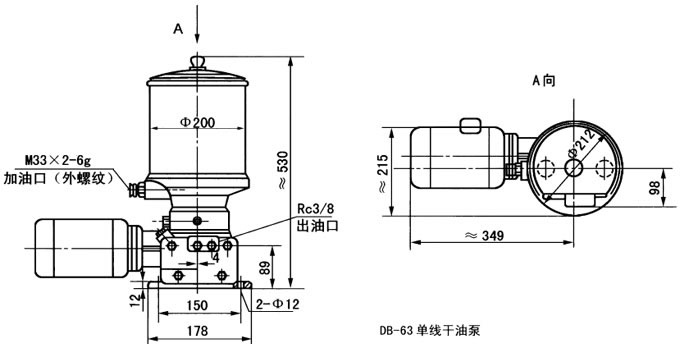

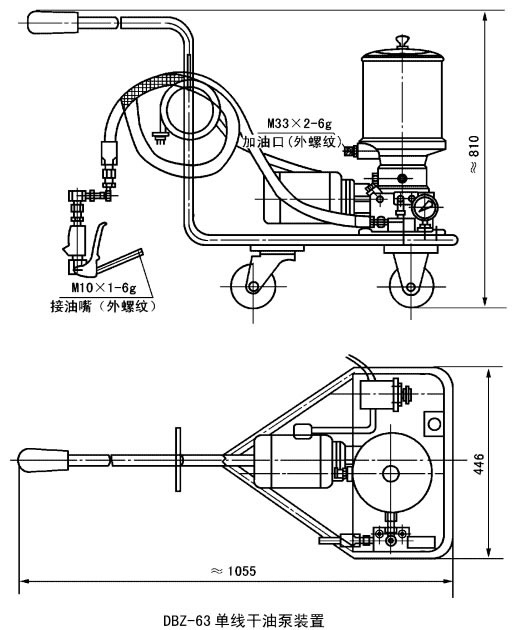

| 三、 外形尺寸 |
|
|
 |
| |

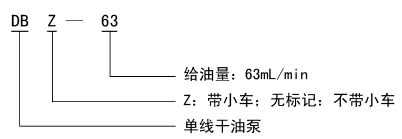

| 四、型號標注說明 |
 |
| |
| 五、使用說明 |
1、該型單線干油泵應安裝在環境溫度合適，灰塵少，便于補脂、調整、檢查、推護保養等都方便的場合。
2、使用前先向減速箱內加入1升50號機械油。
3、向貯油器內補脂必須使用SJB-D60型手動加油泵或DJB-200型電動加油泵，從貯油器的加油口加入，當貯油器內無潤滑脂時嚴禁啟動干油泵。
4、按電機風葉罩殼上旋向進行電機接線，不得反轉。
5、加油口的過濾網應定期清洗。
6、泵體上的調壓閥，可以在0～10MPa范圍內任意調節，在使用時不允許超過泵的公稱壓力10MPa。
7、當泵發生壓力波動，供油不正常時，可擰開泵體上的放氣螺絲，待空氣排出，潤滑脂正常向外溢出即可擰緊放氣螺絲。
8、單線干油泵應經常保持清潔，嚴禁揭蓋補脂以免臟物進入泵體內，影響正常工作。 |
| |
|
|
|
